圖解空氣能熱泵的制冷原理與制熱原理

        空氣能熱泵隨著煤改電工程紅紅火火，在國家政府推廣的煤改電工程出盡風頭，熱泵原理卻鮮為人知。空氣能熱泵既能制熱用于生活熱水、家用采暖以及烘干物料，還能夏天制冷，一機兩用，到底空氣能熱泵原理是怎么樣做到制冷和制熱的呢？

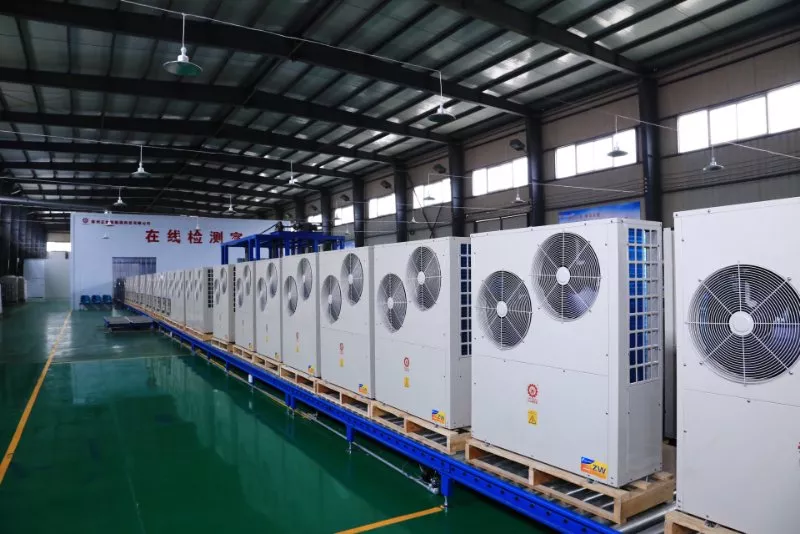

        在講解熱泵原理前，需要簡單了解一臺空氣能熱泵機組由要由壓縮機、水泵、儲液罐、過濾器、熱交換器、軸流風扇、保溫水箱、電子膨脹閥和電子控制器等組成。可見空氣能熱泵機組的復雜性和精密性相當高，沒有技術儲備的空氣能廠家所生產的機組，無法保證其穩定性、低故障率。







（熱泵制冷原理圖）





熱泵制冷原理



        熱泵制冷原理與空調制冷原理是相通的，利用由壓縮機產生的高熱量的冷媒蒸汽，經四通閥進入冷凝器釋放熱量后冷凝成液體，然后冷媒到蒸發器中吸熱，將室內空氣冷卻，蒸發后的制冷劑蒸汽，經換向閥后被壓縮機吸入，實現制冷循環。









 （熱泵制熱原理圖）




那么，與空調單純制冷不同，熱泵又是如何實現制熱功能呢？




熱泵制熱原理


        熱泵實現制熱功能的關鍵是加裝電磁四通閥。通過四通閥的切換方向，改變制冷劑的流動方向，使得采暖、熱水等功能都能實現。




        熱泵應用前景廣泛，熱泵生活熱水覆蓋至每個人流集中點，無論是大學、高中宿舍還是大小規模工廠，健身房、寫字樓都需要熱水，而采暖應用的地域覆蓋范圍囊括大半個中國，北方采暖自然不用說，東北嚴寒地區也有復疊式高溫熱泵冷暖機組，南方別墅也逐漸使用空氣能采暖制冷。
