【案例解析】空氣源熱泵水系統流量故障、分水器漏水、接頭爆裂等處理

不少人抱怨，空氣源地暖系統很復雜，其實源于對系統中應用的配件了解不足。很多不專業的空氣源廠家和工程商會因?yàn)橐粋€小小配件錯誤，就有可能讓整個系統出現問題。膨脹罐、自動補水閥、泄壓閥是空氣源-地暖系統中最常用的三件小配件，但由于設計不專業、安裝不慎等原因，可能導致報流量故障、報高壓、分水器漏水、接頭爆裂等故障。




下面，正旭用行業內了解到的三個典型案例為大家講解。

1、未裝自動補水閥，系統報流量不足

華東地區某空氣源冷暖系統案例，建筑面積170平米，采用8匹的熱泵主機，水泵揚程16m，末端采用風盤+地暖盤管形式，系統接入室內給水管直接補水，未裝自動補水閥和止回閥。運行一段時間后，出現水流量不足機組報警故障，經觀測戶內生活用水也受到污染。

排查故障原因：源于系統內壓力過高導致兩聯供水系統向生活用水水系統發生倒灌，從而使得兩聯供水系統水流量不足機組報警。

該案例充分說明了正確選用自動補水閥的重要性，自動補水閥具有控制補水、穩壓、單向止回等功能，其工作原理為當感應到系統壓力低于設定值時開啟，為系統補水。安裝位置在系統的回水側，配備前置過濾和止回閥。

正旭建議：如果直接通過生活用水補水，當兩聯供機組制熱運行時，內部水系統膨脹壓力升高，將會出現倒灌。同時，雖然自動補水閥兼具單向流功能，為避免污垢堵塞影響，還應單獨配備止回閥，避免污染生活用水。



2、膨脹罐壓力高，分水器常漏水

華北地區某自建房項目，建筑面積350㎡，主機容量20HP，末端采用地暖加風盤組合，系統通過自動補水閥補水。

使用過程中，分水器處出現漏水。工作人員上門維護，測得系統壓力偏高導致管件連接處滴漏。經檢查，膨脹罐預充壓力350kpa，無法起到調節水壓、容積的作用，因此系統內水受熱膨脹導致水壓過高。

正旭解析：膨脹罐在兩聯供系統中，具有吸收系統內水體的熱脹冷縮、調節系統壓力，還能緩解各支路開啟時產生的水力波動，避免水錘，是兩聯供系統的必備部件。




3、未裝泄壓閥，接頭爆裂

華北地區的某個家裝項目，建筑面積200㎡，主機容量10HP，末端采用低溫散熱器加風盤，系統采用自動補水，配置4L膨脹罐，預充壓力2公斤，未配備泄壓閥。

運行期間主供水管接頭處爆裂，破壞了墻壁和地面裝修。分析系統水壓，補水壓力150kpa，熱水出水設定溫度較高，達到60℃，膨脹罐容量小且預充壓力過高，綜合導致水壓上升300kpa，水泵揚程25m，經測算在遭破壞處靜壓達到700kpa。由于系統未裝泄壓閥，系統長期保持高壓狀態。

正旭建議：泄壓閥，其作用是能有效監測并降低水壓，是保證系統平穩運行的保險。因而，在采暖系統在運行時，水溫、水壓以水泵壓頭等因素都可能造成水壓過高，這些情況都需要安裝泄壓閥保證系統穩定運轉。

4、案例分享

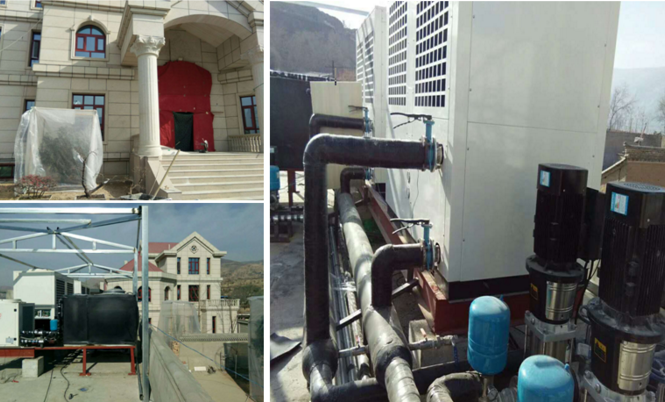

甘肅天水別墅700平方采暖項目

（700平，20P超低溫冷暖機2臺，5P超低溫?zé)崴畽C(jī)1臺）

甘肅蘭州市某位空氣能用戶，采用了2臺20P正旭超低溫冷暖機和1臺5P超低溫?zé)崴畽C(jī)。該用戶2017年安裝，已穩定運行三年。據用戶采暖效果回饋，正旭空氣能采暖能滿足室內20℃采暖需要，也符合政府清潔能源的號召。

此外，正旭空氣能機組 家里的空氣能采暖運行費用低，采暖成本低（使用空氣能熱泵為700平米家庭采暖，一個采暖季僅用了2100元，而以前燒煤要2750元），而成為空氣能熱泵的瘋狂“粉絲”，不僅主動將宣傳空氣能的海報貼在自己家里，為空氣能代言，還經常向朋友親戚“安利”空氣能熱泵。

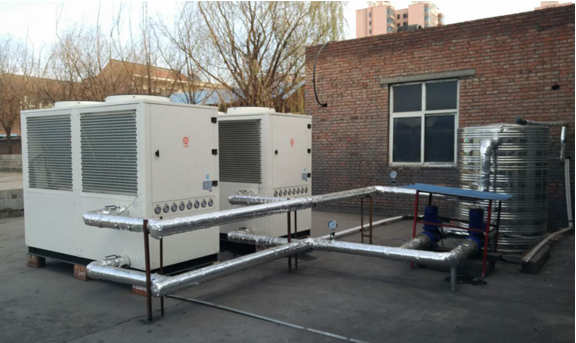

山西運城速博菲特健身會所冷暖項目

（采暖1300㎡，10P低溫冷暖機四臺）

熱泵冷暖、熱水等工程都需要專業的設計，以及熟練的安裝膨脹閥、分水器、泄壓閥等不同零部件，為客戶提供最好的熱泵產品和最專業、最貼心的服務。

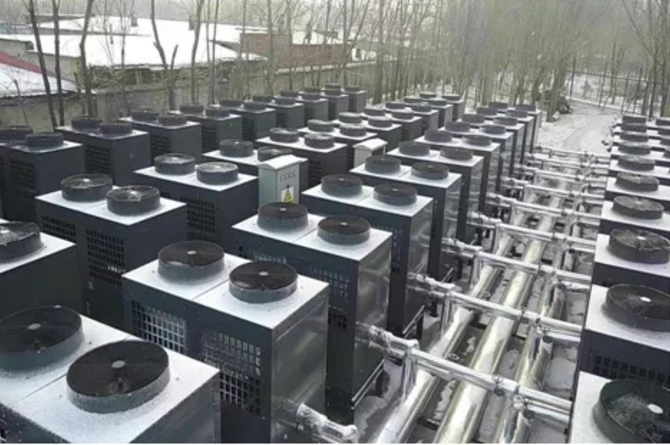

憑借著豐富的空氣能工程經驗和優異的產品質量，正旭在全國各地打造了上千個精品標桿項目，為包括學校、酒店、工廠、寫字樓、游泳館、養殖場等在內的眾多單位及企業解決了空氣能熱水、空氣能采暖供應相關的工程難題，是國內空氣能領域領軍品牌。
